管式(或板式)蒸发空冷器基本原理是,利用管束(或板束)外表面水膜的蒸发,强化管束(或板束)外表面散热,从而达到降低管束(或板束)内热流体温度的目的。
产品详情
蒸发空冷器
1.管式蒸发空冷器
管式蒸发空冷器是一种将【板式换热器+冷却塔+水池】合为一体的冷却设备,是一种将水冷与空冷、传热与传质过程融为一体的冷却设备,兼有两者之长且******节能。它省去了二次水再冷却系统,具有结构紧凑、传热效率高、投资省、运行费用低、安装、维护方便等优点。
2.板式蒸发空冷器
板式蒸发空冷器与管式蒸发空冷器类似,只是换热元件用更先进的板管代替圆管,所谓板管是由2块专用波纹板片焊接制成,其横截面呈扁平的长方形状,板束相对管束传热系数更高,抗冻、抗结垢等方面也更有优势。
应用领域
蒸发空冷器解决了空冷器夏季降温效果差、冷却塔水质差、组合使用设备运行成本高等问题,广泛应用于冶金、电力、炼油、化工等能耗、水耗较大的行业。

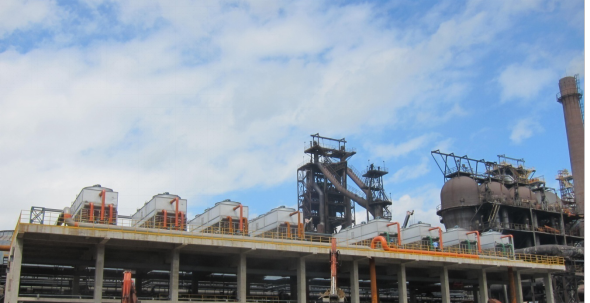

1.炼铁厂高炉、热风炉软水密闭循环冷却系统;
2.炼钢厂连铸结晶器、转炉氧枪、加热炉软水循环水冷却系统;
3.轧钢厂、焦化厂循环水冷却系统;
4.化工、炼油等工艺循环水冷却系统;
5.电厂辅机水循环冷却系统;
6.电厂乏气冷凝系统。
产品特点
蒸发空冷器采用模块化设计,主要包括:管束、风机系统、喷淋水分布系统、收水器、钢构框架与喷淋水池等。
蒸发空冷器冷却效果好,压力损失小,寿命长,管道动力性好,安装简单,初投资较小,运行费用低,系统操作稳定,对水质要求不高、节水节能、系统维护简单,费用低,可布置于泵房顶,节省土地资源,土建投资费用省,是替代空冷器、冷却塔等设备的全新冷却方式。
板式蒸发空冷器除拥有管式蒸发空冷器的全部优点外,还有以下特点:
1.板束上特定的凹凸造型,有效扰动水流和空气,提高传热系数;
2.板束的矩形通道,不会因为循环水结冰膨胀而冻裂;
3.板束能有效地避免换热管底部被吹干而导致的结垢现象;
4.板束高度较小,在喷淋水的作用下具有很强的自清洁作用;
5.板束独有的垂直通道,可以人工冲洗。
